Patent.

Funktionsprincippet omkring opstillingen kan inddeles i tre funktionstrin.

· Optagelse af solenergi ved kogning i vakuumenhed.

· Destillation i trin

· Afsætning af kondensatenergi ved køling evt. ved vand fra havbund.

Se.

Patentet omkring vakuumposen giver en meget ringe beskyttelse for en producent af systemet. For at Patentet skal være robust, skal det være muligt at patenter ”destillation i trin” det er her opstillingen virkelig er banebrydende og nyskabende. Optagelse af energi ved kogning i enten pose

eller ved vakuumradiator

og patent anmeldelse af disse giver en meget ringe beskyttelse af hele projektet fordi en alm. solfanger sammen med en varmeveksler kan netop producer disse dampe med solens energi (noget dyre men det vil virke) Se.

Og kan herefter sammenkobles med den øvrige opstilling destillation i trin og opstillingen vil virke, og dermed kopieres af konkurrenter.

Nyhedsundersøgelse og patentbeskyttelse for investor.

Store centrale anlæg skal opbygges omkring vakuumglassolfangeren og kan umiddelbart laves omkring standart plastrør fra Uponor hvor i gitre indeholdes i store plastrør.

Her uddrag af konklusion omkring nyhedsundersøgelse:

at der burde være gode muligheder for at patentere dine opbygninger af solfanger og af varmeveksler til destillation og kondensering. Jeg mener også, at det vil være muligt at basere hovedkravene omkring et soldrevet afsaltningsanlæg hvori dine specielle og fordelagtige udformninger af ovennævnte dele indgår.”

De få anlæg eller teknologier som nyhedsundersøgelsen har vist. Disse ligger lang uden for den teknologi som der her er tale om. Der vil være mange løsninger omkring den endelige opstilling til markedsføring som kan patentanmeldes. Så som:

· Softwareløsninger som løbende styre opstillingen så dampe i de enkelte trin til stadighed opvarmes så det sikres at disse er ”rene” og at dette sker med et minimum af energi for maks. optimering.

· Destillation i trin: Der overføres kun den energimængde i hvert trin, som det svageste trin gør som ”energitransporttør”. Dette vil det være mulighed for at optimere ved øget energitilførsel i overophedningen af dampe rent styringsmæssigt.

· Injektorsystemet til at udskifte saltvand i opstillingen kan patentanmeldes.

· Vakuum solfanger hvori der koges på en metalplade kan patentanmeldes.

Forsøgsopstilling.

For at holde omkostningerne nede forslås følgende fremgangsmåde:

· Først fastlægges det at opstillingen i en meget simpel opbygning kan destillere saltvand til godkendt drikkevand.

· Herefter laves en opstilling hvor effektiviteten omkring princippet afprøves ved at forsøge at maksimere produktionen i feks. en opstilling med 12 trin. I denne opstilling fokuseres udelukkende på kapacitet og effektivitet omkring den forbrugte energi og ikke drikkevandkvaliteten.

· Med baggrund i disse indledende forsøg og de erfaringsdata som herefter forelægger, vil det være mulig at udforme et egentligt produktionsanlæg.

Destillationsenhed for test af kvalitet af drikkevand.

Plastgitter og plastrør for damp se.

Overvejende omkring Uponors plastdele laves følgende opstilling se.

Opstillingen tilføres energi feks. via en el-blæser hvis ikke solenergi er til stede. Kondenseringsrummet kan evt. nedlægges i et plast kar hvori der til stadighed risles kold vandværksvand som skal være 10 grader under kogetemperatur i koge kar. Opstillingen kan via ventil og pumpe løbende udskifte saltvand i kogegitter med 50 l beholder så salt koncentration holdes nede. Når forsøget er færdig forefindes destillatet i 10 l beholder øverst. For at være sikker på at kun rene op ”tørre” (altså uden vandpartikler) ankommer til kondenser skal der ske en temperaturstigning omkring overophedning.

Hvis ikke Birgit kan varetage hele forsøget i Esbjerg vil jeg foreslå at jeg og Kølemontør Peter Holgersen laver opstillingen evt. hos Uponor og gennemkører denne adskillige gange inden den opstilles i Esbjerg for at sikre at det virker når opstillingen skal tests her. Hvis ikke er jeg overbevist om at vi skal kører frem og tilbage efter små ting som skal rettes. Kølemontør Peter Holgersen har lavet de indledende forsøg omkring vakuumposen mm.

Opstilling til kapacitets test.

Plastgitter omsluttet af plastmembran se.

Opbygning i et plastrør ø 3 - 400 mm. Rent vand falder ned over udhæng og plastgitre fyldes med vand når pumpe startes. Se.

Her forsøgs opstilling hvor der destilleres i 12 trin.

Landbaseret produktionsanlæg.

Opstillingen her til destillation i trin i en kompakt enhed hvor solens energi optages øverst i destillationsenheden og destillation herefter foregår ned gennem opstillingen i trin ved et faldende tryk i destillationskamrene er en åben bar unik opstilling. Med opstillingen vil kræve en del udvikling ind markedsføring se.

Da anlægget skal være landbaseret og ikke flyde på havoverfladen som ovenstående destillations enhed var tiltænk foreslås følgende simple model og en model som umiddelbart vil virke efter de to forsøgsopstillinger er gennemprøvet.

Omkring store plastrør monteres et ”stilladssystem” hvorpå destillationsgitrene kan ligge vandret på.

Indlagt i rør med saltvands udskiftning og dam afgang og overophedning af dampe for rene dampe se.

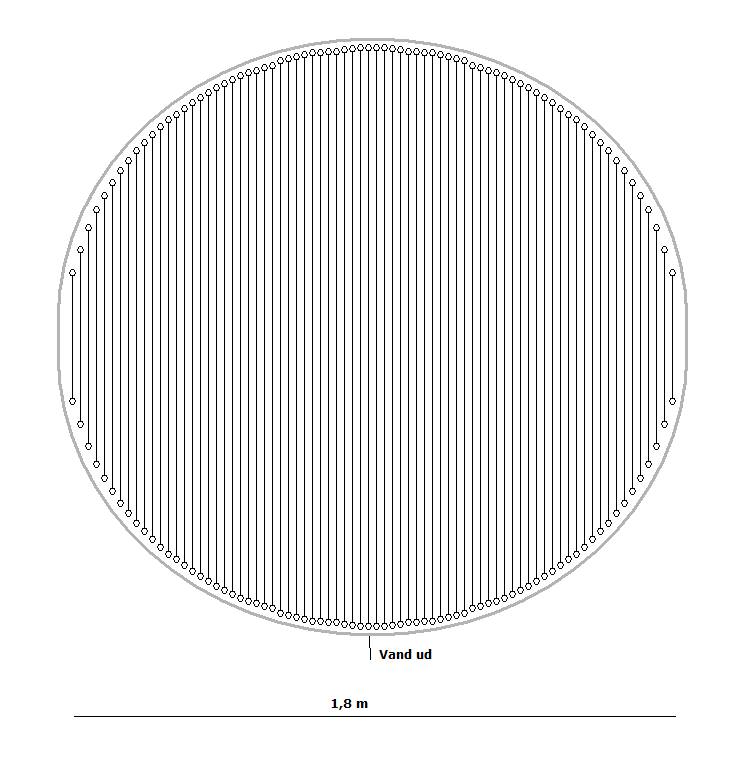

Varmeveksler for afsæt af energi i havvand. I samme rør som destillationskamre indsættes disse plastradiatorer se.

Produktionsopstilling i 30 trin
