Grundide.

Her destilleres havvand ved kogning i en pose og dampe ledes til kondensering på en varmeveksler se.

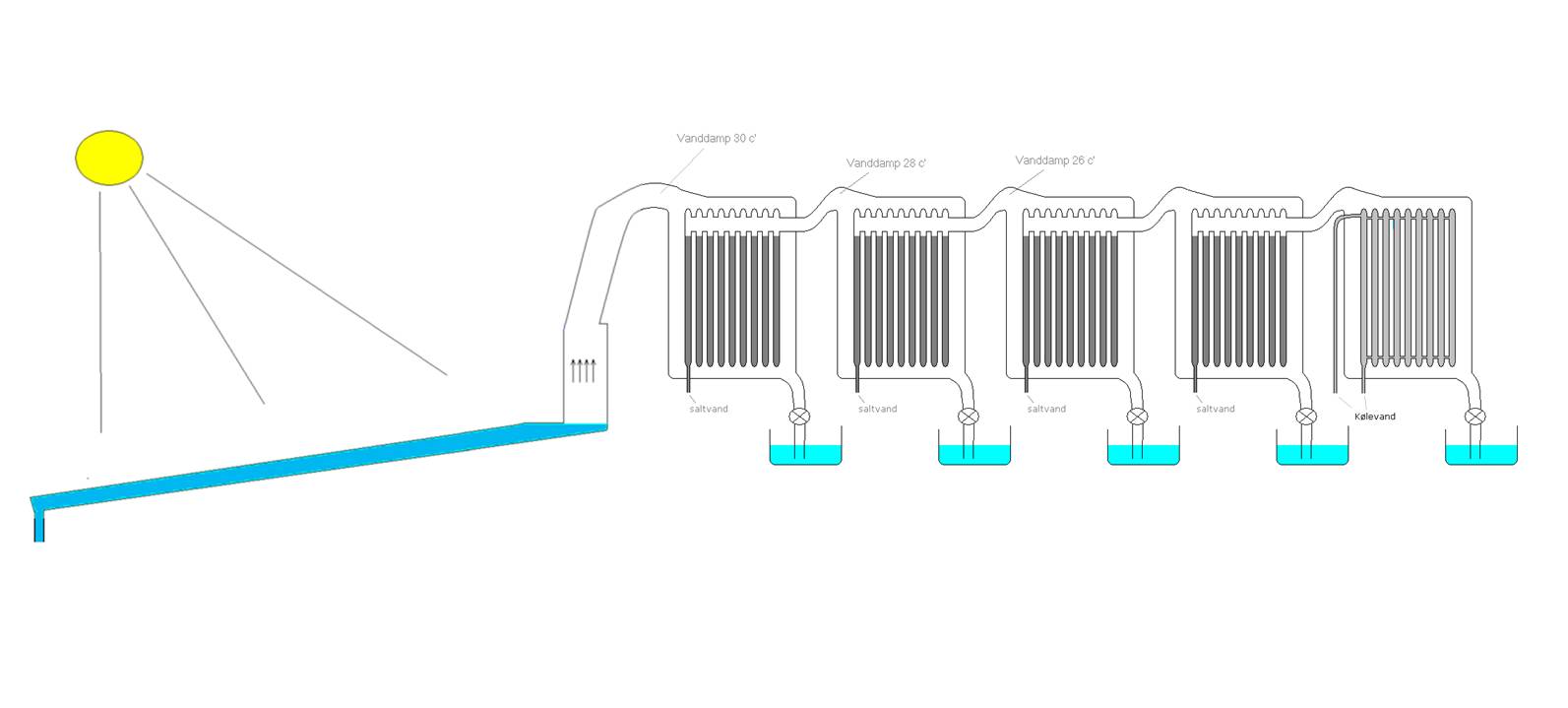

Destillation i trin

For at teknologien skal kunne anvendes skal kapaciteten pr solfangerarealenhed øges betydeligt. Da solindfaldet på en Kwm solfanger/plastpose kun er 1000 w. hvilket bevirker en samlet fordampning og dermed destillation på kun 1,5 kg vand pr. time. Hvilket ikke er tilfredsstillende. Ved at koge i solfanger ved en forholdsvis høj temperatur og herefter udnytte fordampningsvarmen bundet i vanddampen til at koge i flere trin ved et faldende tryk i de forskellige destillationstrin så den samme energi bruges ”flere gange” kan kapaciteten øges meget betydelig pr. optagen energienhed se.

Glassolfanger i stedet for vakuumpose.

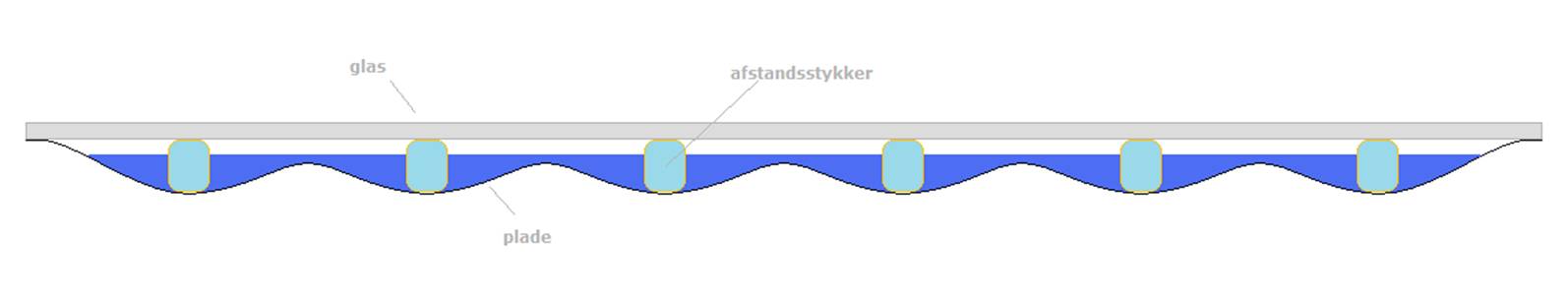

Denne opbygning til optagelse af solenes energi er valgt i stedet for vakuumpose se.

En saltvandsbestandig og varmeledende plade suges op mod glasset via vakuum. Afstandsstykker holder pladen på afstand og dampe fra kogning har herefter uhindret adgang til manifold eller dampafgang.

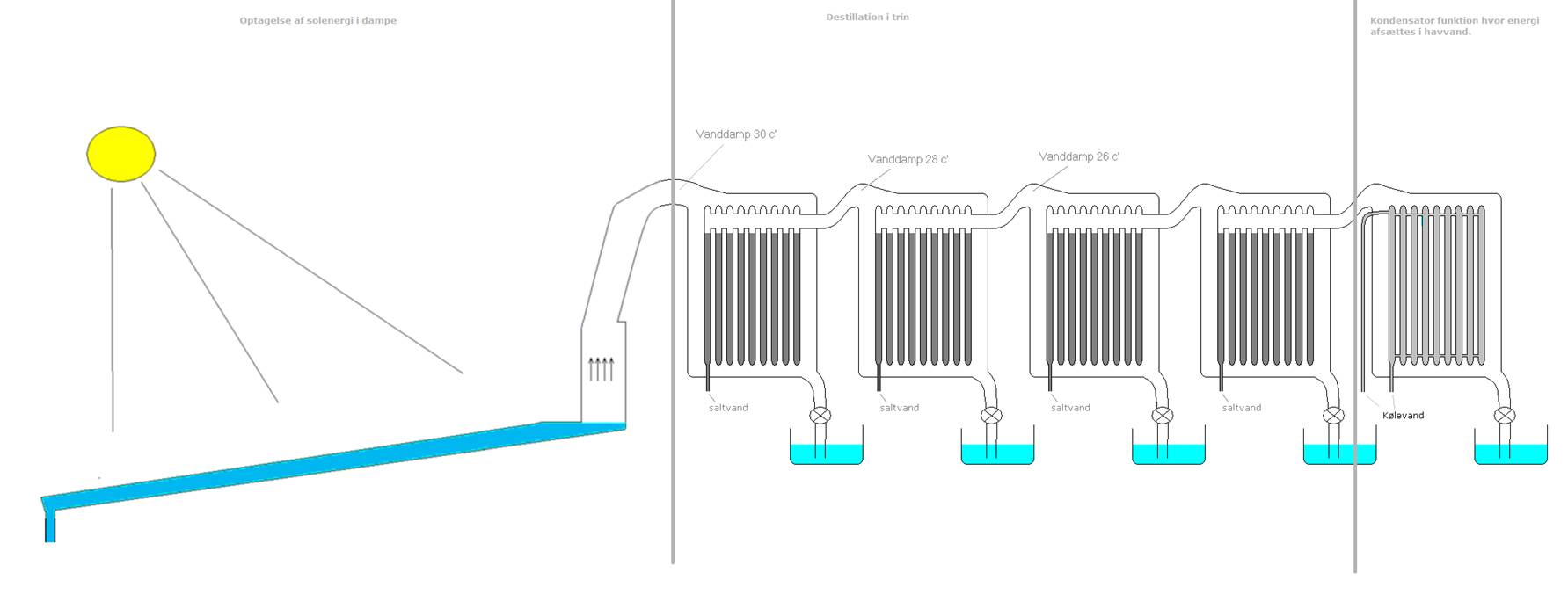

Opdeling af princip

Funktionsprincippet omkring processen kan herefter inddeles i en kogedel eller en solfangerdel, hvor solens energi optages ved at koge slatvand og energien er herefter bundet i dampe. Anden Del: er destillation i trin. Tredje del: kondensatorfunktion hvor den optagende energi i systemet afsættes ved en lav temperatur i feks. Havvand via en alm. varmeveksler som er saltvand bestandig. Se.

Forslag til varmeveksler til destillation i trin

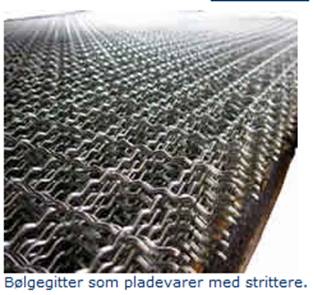

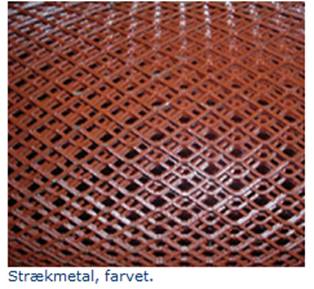

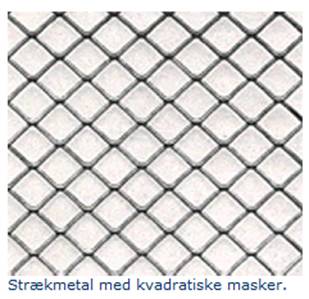

Disse nettyper som er plastbetrukne eller på anden måde bestandige over for saltvand se.

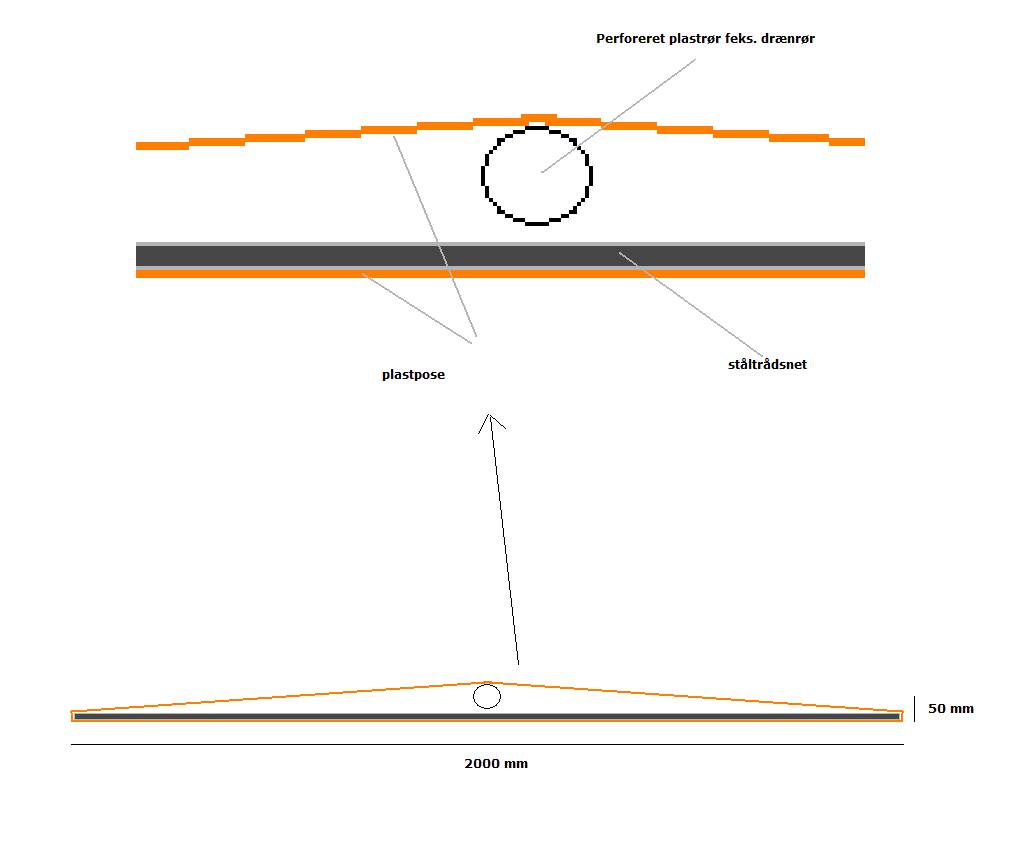

Opbygning af plastpose omkring net se.

Saltvandet står nu inde i posen og overtrykket uden om posen holder posen tilsluttet gitter.

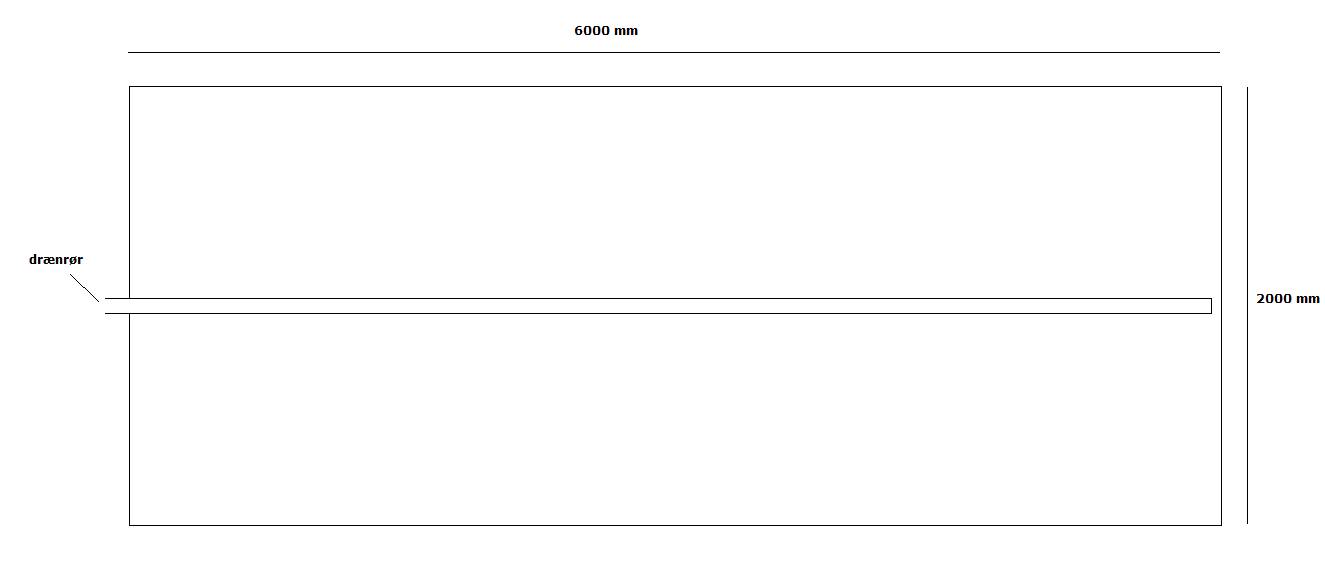

Her set oven fra se.

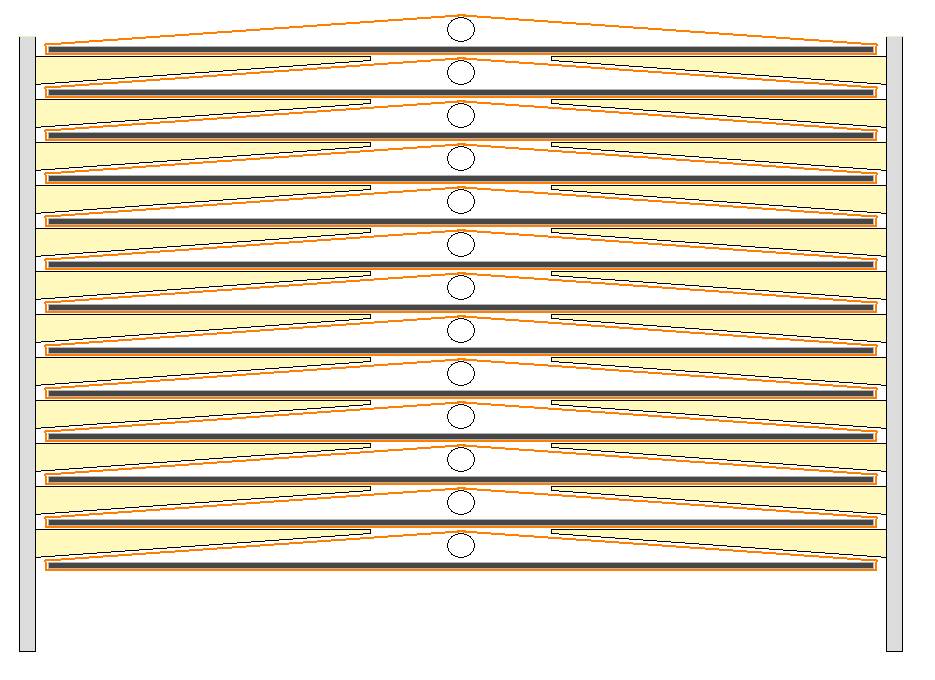

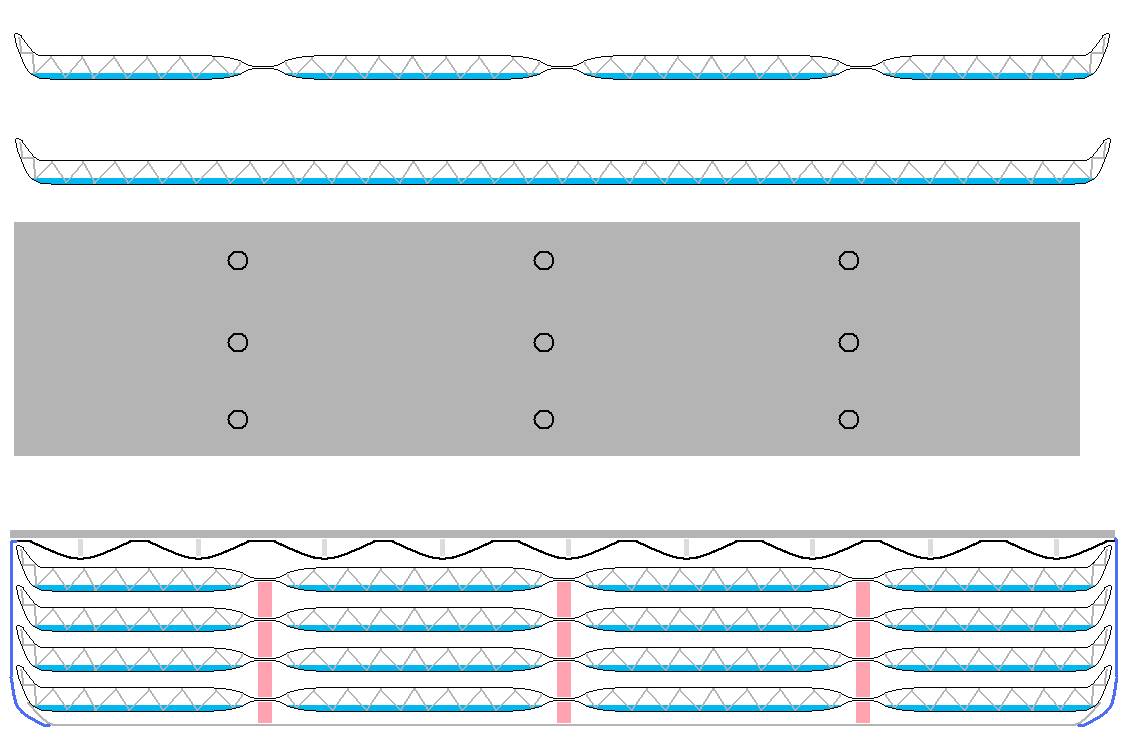

Her opbygget hvor hver veksler lægges på en ”finger” eller ”hylde” som feks. er for hver 1 m så nettet holdes vandret se.

Da der nu kun kan ske en varmeovergang på undersiden af hver varmeveksler del vil dampe nu kondensere her og dryppe ned på overside af plastpose og søge mod kant og falde ned.

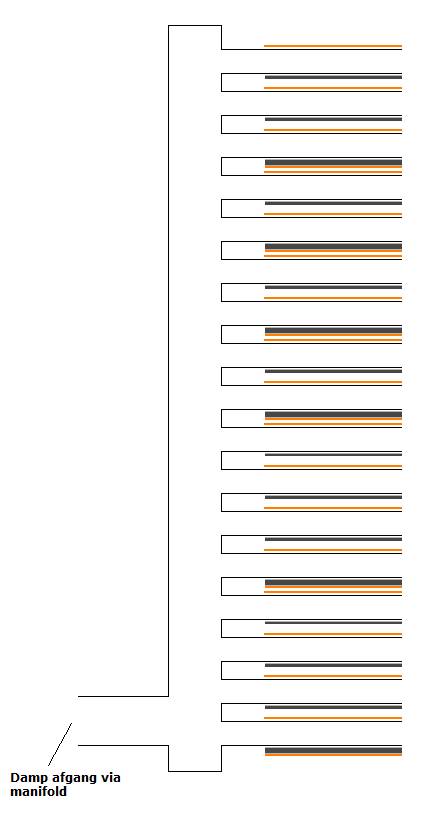

Her hver ”varmevekslerfalde” forbundet til manifold se.

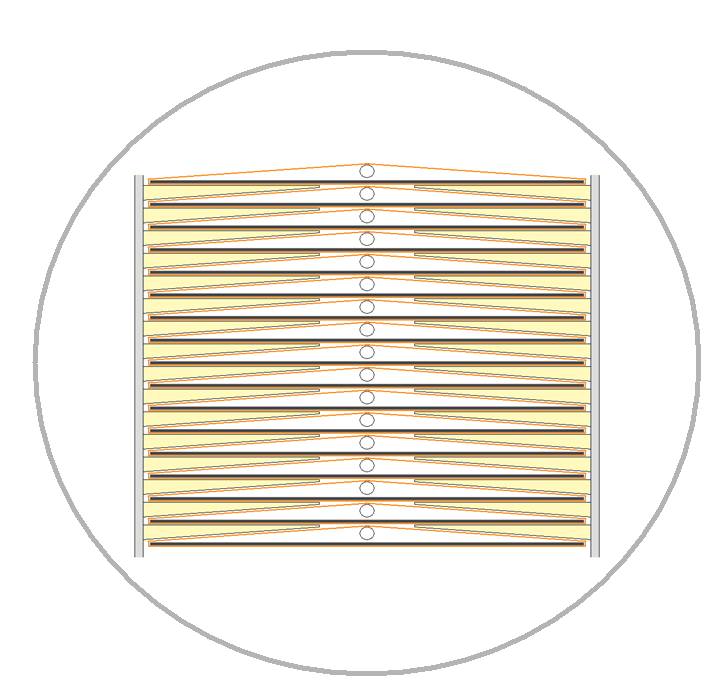

Her opstillingen inde i et rør se.

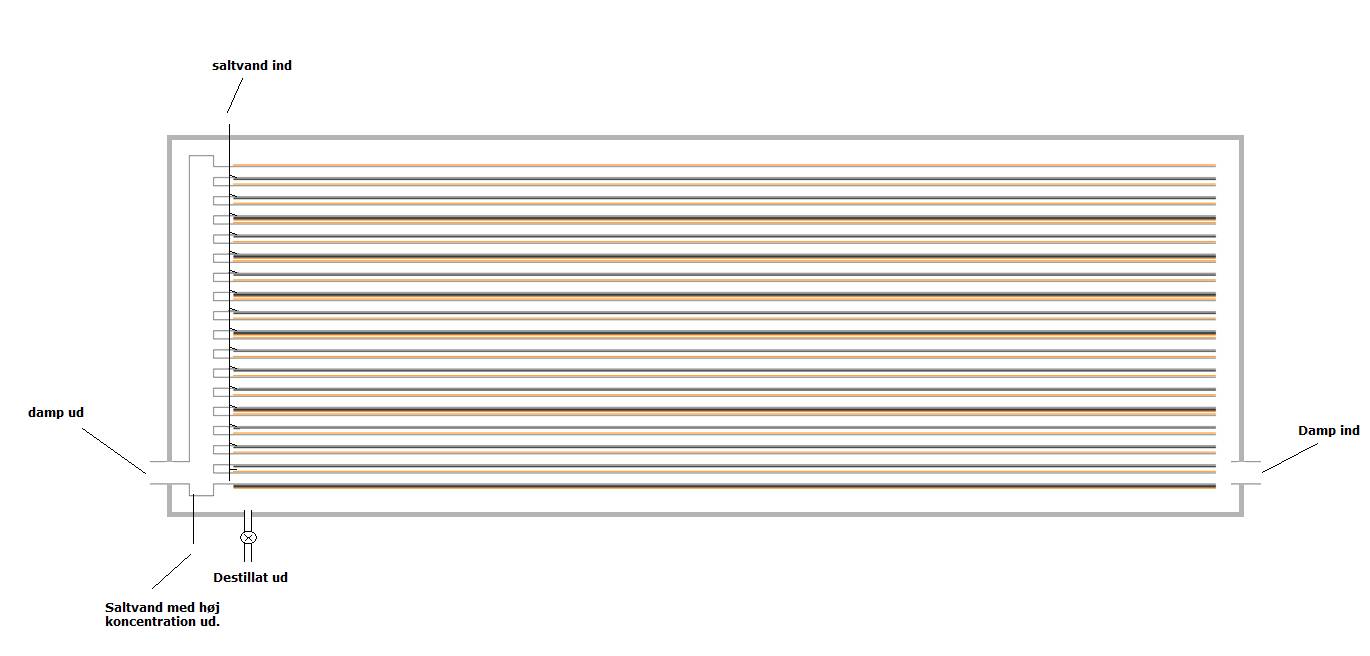

Her tank set fra siden se.

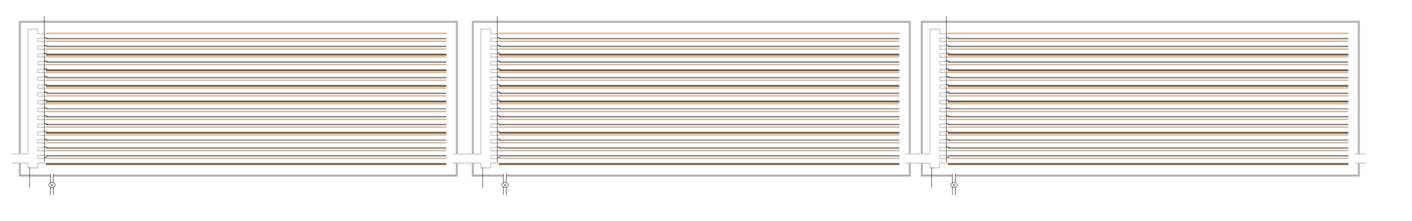

Her opstilling for destillation i trin se.

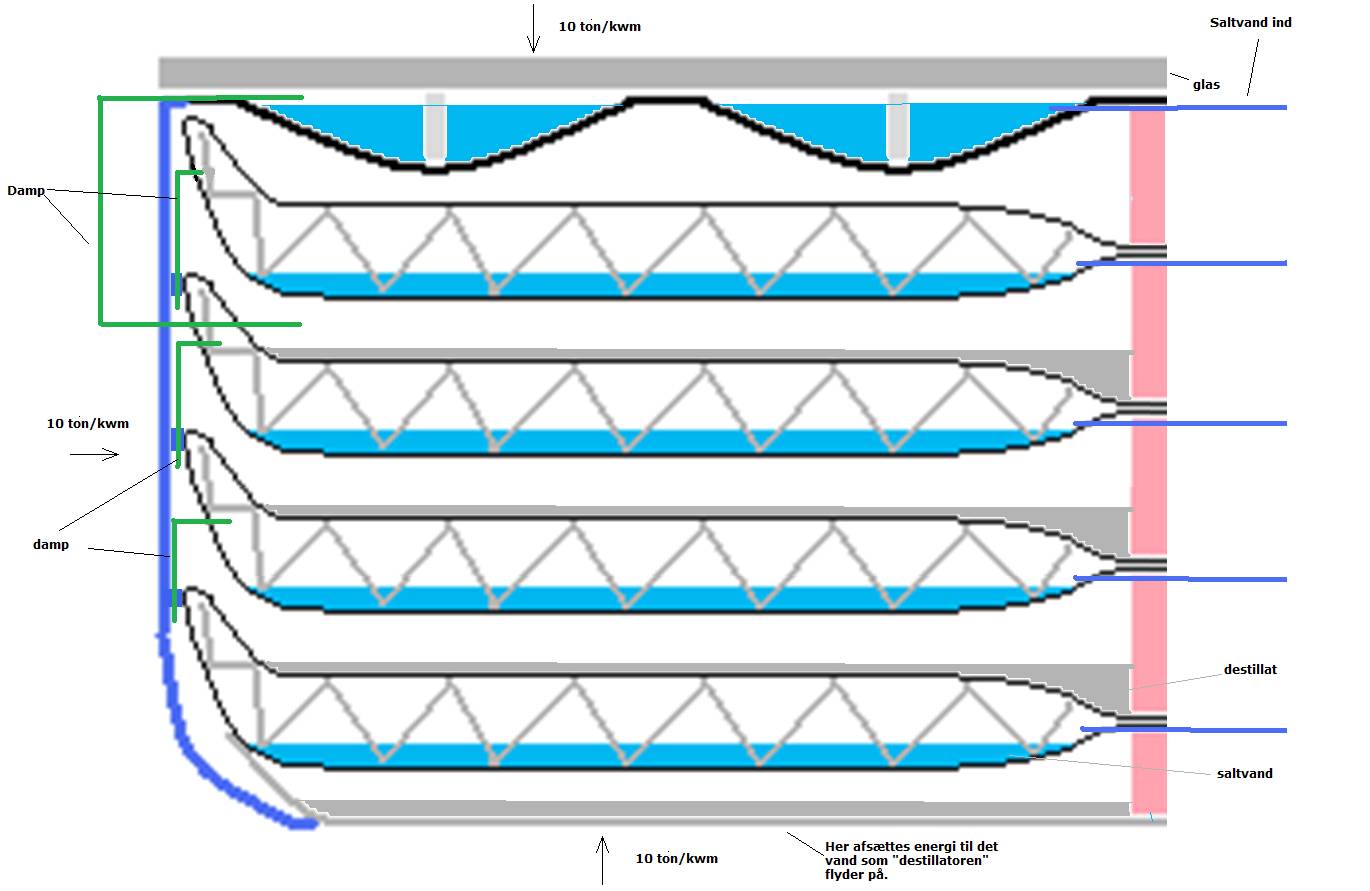

Når og hvis der er de nødvendige udviklingsmidler udvikles et system som her se.

Her koger saltvand i trin ned gennem opbygningen ved et lavere tryk og dermed koge/kondenseringstemperatur.

Vand koges først under glas og dampe ledes ned under varmevekslere hvor saltvand koges i et gitter. Altså kogning i trin. Opstillingen tænkes at skulle flyde på havet.
